スーパーファミコン用カートリッジのシェル（ガワ）を自作するという試み。最終的には3Dプリンタを使いましたが、そこに至るまでの途中の作品も紹介したいと思います。

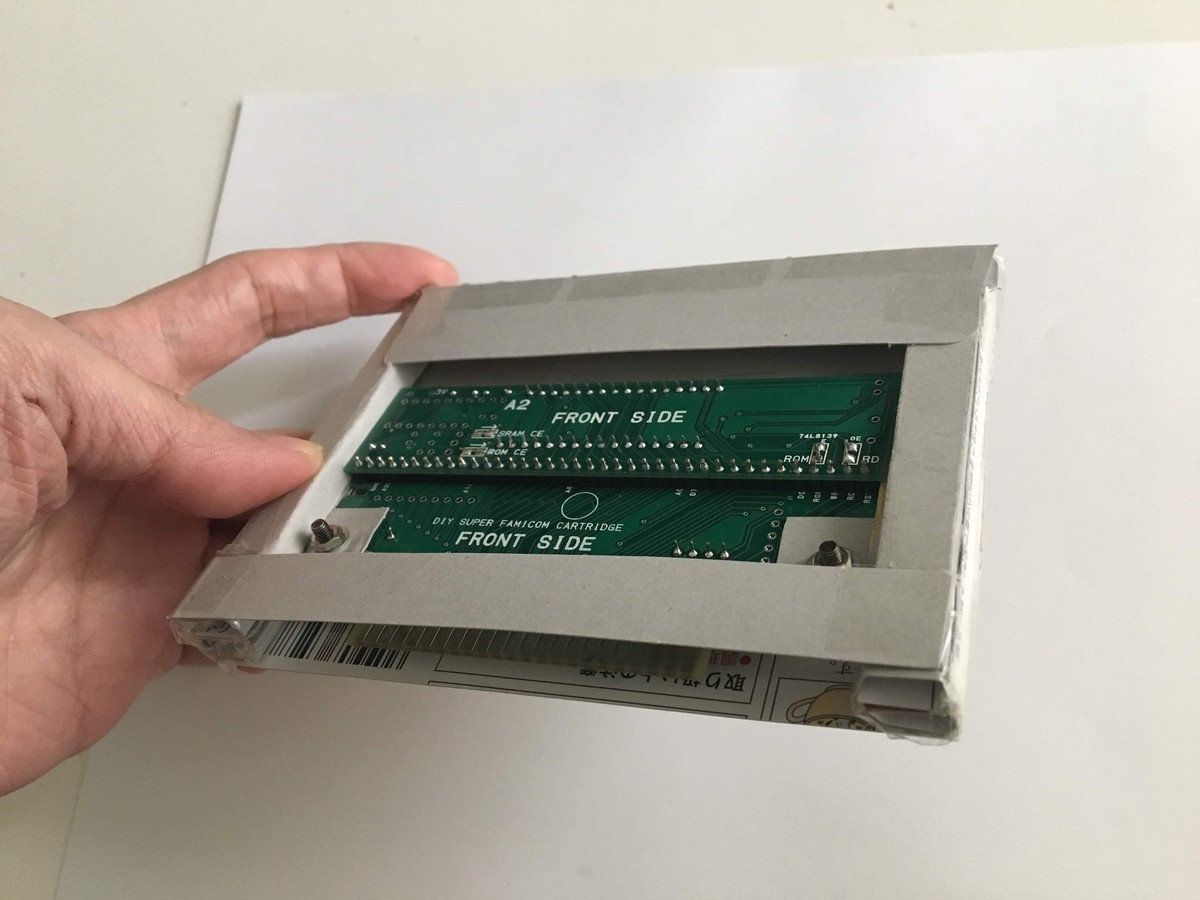

まず、最初に作ったのが、紙製のシェルです。これは、強度が足りないので、失敗でした。
次に作ったのが、こちら。

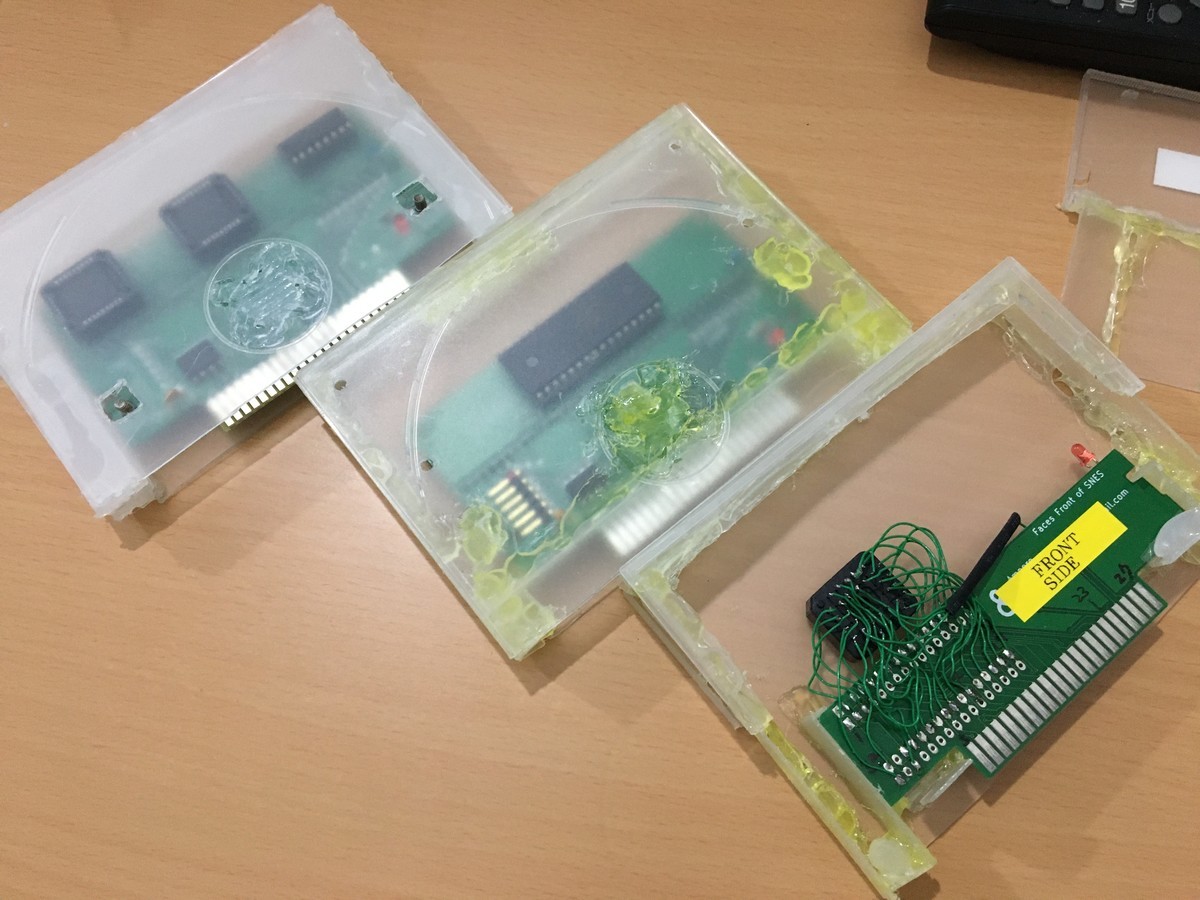

ポリプロピレン製の超薄型CDケース（2個セットで136円）を買ってきて、ハサミで切って、ホットボンドで貼り合わせました。CDケースは12センチくらいなので、スーファミのカートリッジに似せやすいです。
強度は申し分ないのですが、見た目が良くないのが難点です。

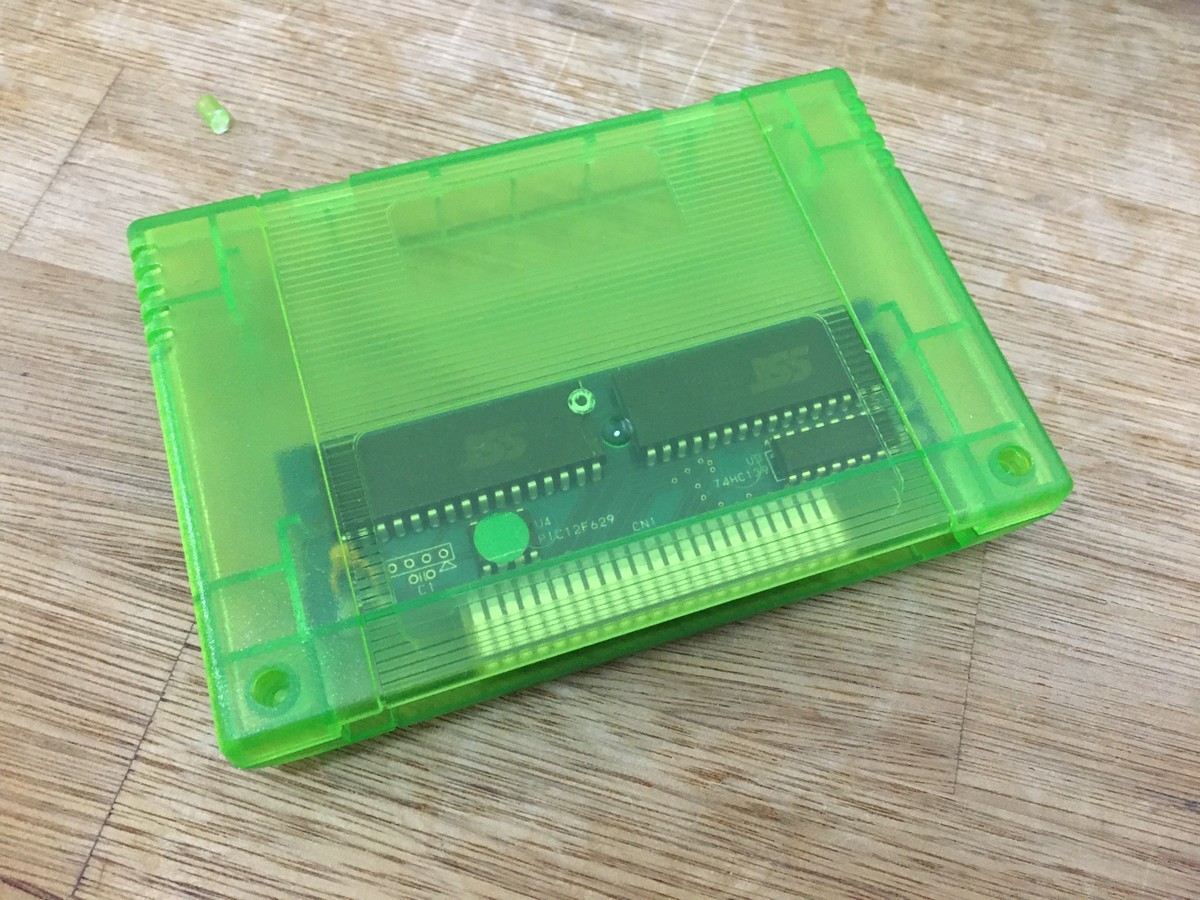

パチモンを買って済ませるという方法もあります。これはAliExpressで売っていた「16bit Game Cartridge Replacement Plastic card Shell for Nintendo For SNES game Console (US JP EU Version )」というシェルです。価格は送料抜きで400円くらい。
この手の製品はオリジナルに似すぎていて、何らかの権利を侵害している可能性があります。
もっとオリジナルに似てないものが望まれます。

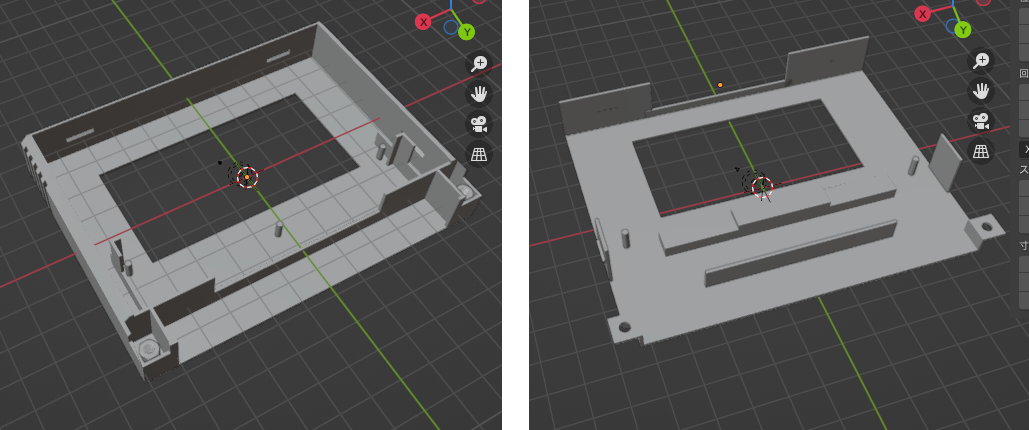

というわけで、3Dプリンタで作ることにしました。Blenderでモデリングしています。

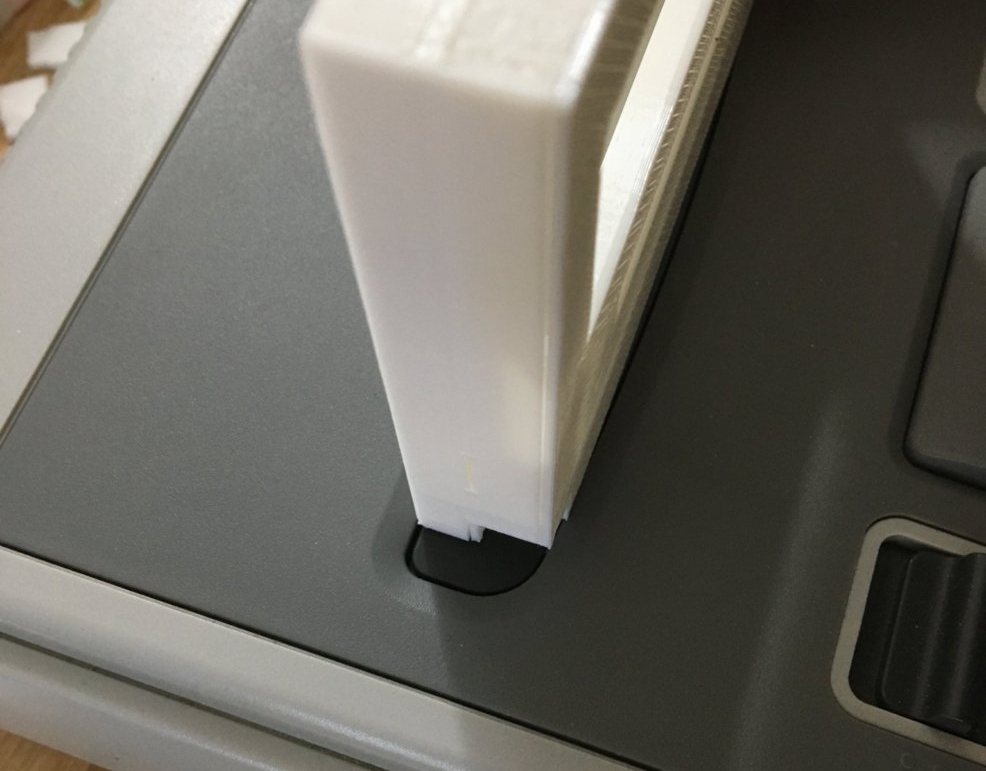

ファミコンと違ってスーファミは形状が複雑です。一号機は凡ミスでスロットに入りませんでした。

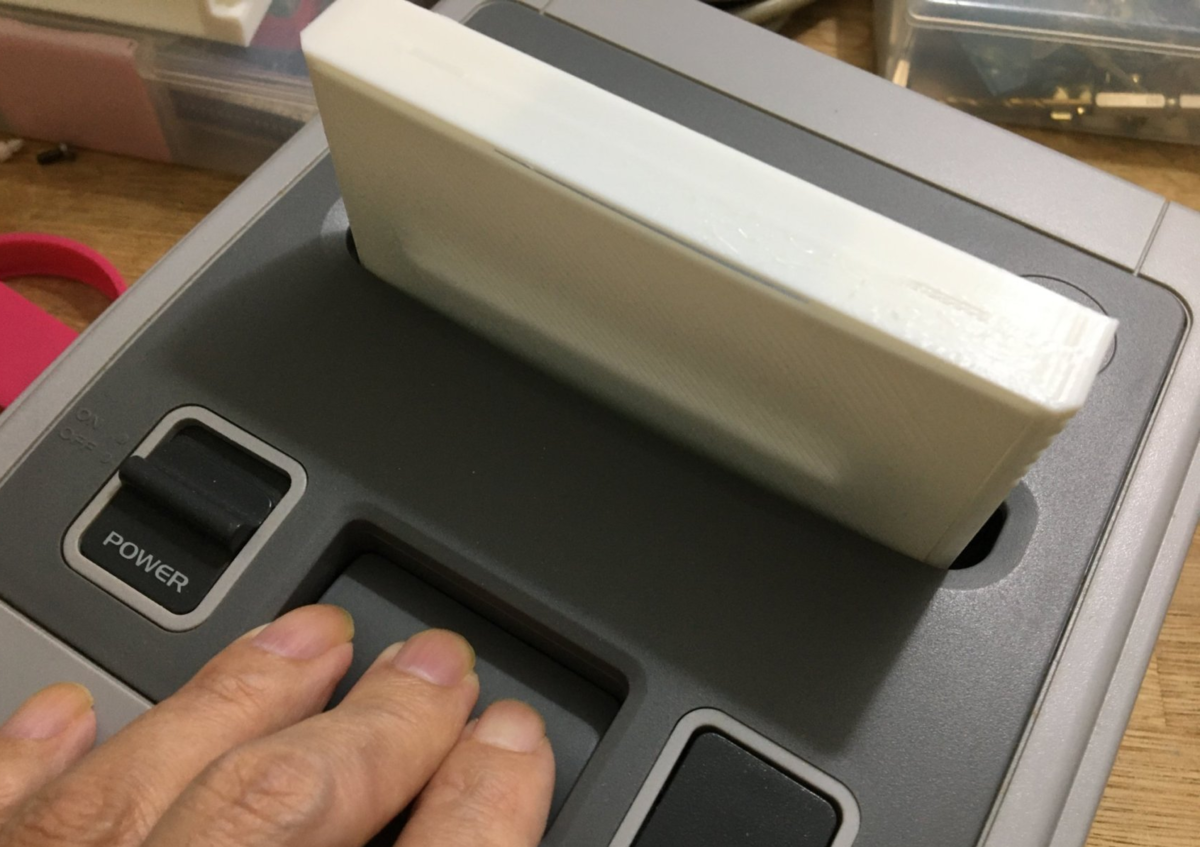

二号機はスロットに入りましたが、今度はイジェクトできません。シェルの底がきちんと埋まってないと、イジェクトできないようです。

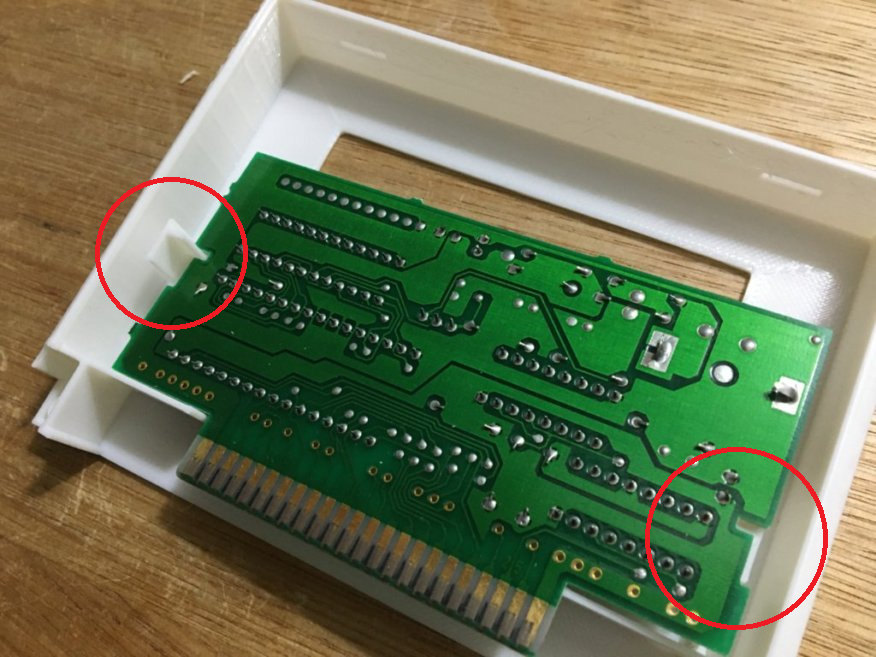

このツメで基板を固定します。思ったよりも高い精度が要求されます。
自分の基板だと入るのですが、市販品の基板だと入らないという問題に気が付いて、対応に手間取りました。

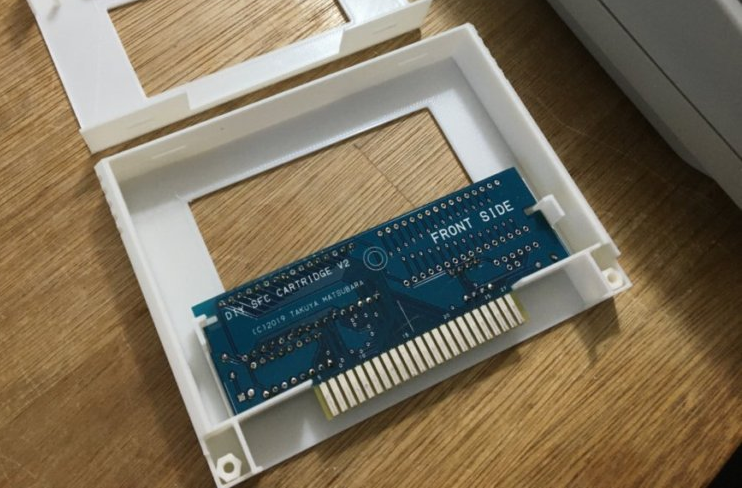

三号機。
試行錯誤して、ようやく使い物になるのが出来ました。実験用なので、大きな窓が空いてます。ねじ穴は入手しやすいM3にしました。
権利的に問題ないようでしたら、STLファイルを公開したいです。
