バンダイ アルカディア用カートリッジ基板の自作

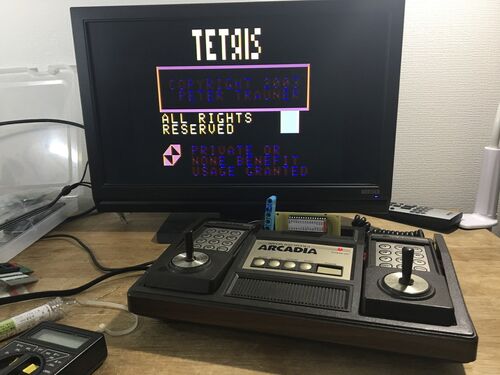

バンダイの「アルカディア」用のカートリッジ基板を自作してみました。 以下のページに作り方を公開しています。 sites.google.com youtu.be 動画。 仕組みはフラッシュメモリをバスにつなぐだけです。 初の試みとして、超薄型ユニバーサル基板をカードエッ…

バンダイ アルカディアのビデオ出力改造

www.youtube.com バンダイの「アルカディア」にビデオ端子を付けてみました。元はRF出力しか搭載されていないので、今のTVでは映すことができません。 手順としては、本体を分解して、回路を追加して、外装にRCA端子を取り付けます。 関連 nicotakuya.hatena…

Raspberry Pi PicoでDVI(HDMI)出力

前回の続き。 nicotakuya.hatenablog.com Raspberry Pi PicoでDVI(HDMI)出力を試してみました。上の写真はAdafruitが公開しているサンプル「hello_dvi」を実行中の様子です。 使用した部品、「Adafruit DVIブレークアウトボード」です。スイッチサイエンス…

Raspberry Pi PicoでVGA出力

Raspberry Pi PicoのVGA出力(アナログRGB)を試してみました。VGA出力の回路図は「Hardware Design with RP2040」という公式のドキュメントで公開されています。 https://datasheets.raspberrypi.com/rp2040/hardware-design-with-rp2040.pdf この中の「Cha…
