64pinカードエッジコネクタを作る

f:id:nicotakuya:20191103021904j:plain

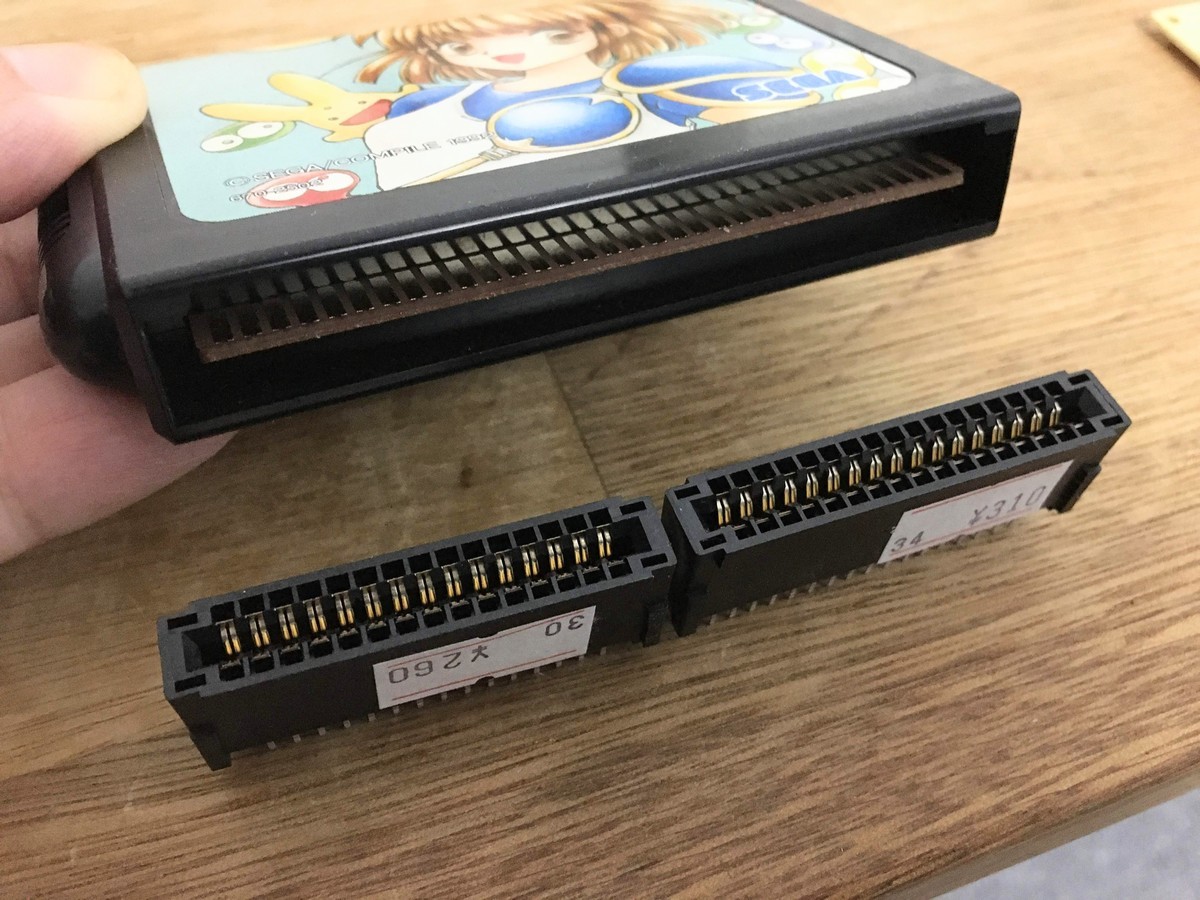

カードエッジコネクタ

メガドライブでおなじみの64pinカードエッジコネクタが秋葉原のどこにも売っていないので作ってみました。「Ben Heck Show」で16bitゲームコンソール回でやってたやつのマネです。

34pinと30pinのカードエッジコネクタを用意します。製作費は310円と260円=570円(税抜き)です。千石電商で買いました。

f:id:nicotakuya:20191103022015j:plain

ニッパーで端を削る

コネクタの片方を削ります。

f:id:nicotakuya:20191103022124j:plain

合体して完成

削った面をくっ付けると、64pinのカードエッジコネクタの完成です。

600円くらいで作れるのは良いんですが、プラスチックが固いので削るのが思ったよりも大変でした。時間がかかりすぎる。これだとdigikeyで買ったほうがいいですね。digikeyだと6000円以上じゃないと送料がタダにならないのが悩ましいところです。
