（miniではない）PCエンジン用のゲームパッドを自作してみました。ゲームパッドの形状をしていないので、正確にはゲームパッド・モジュールです。
PCエンジンのゲームパッドは中古で2000円くらいで売っているので、自作のメリットはないと思いますが、作りたかったので作ってみました。
まず最初に仕組みを調べるため、純正のゲームパッドを分解します。
この時代の製品はメンテしやすいので助かります。

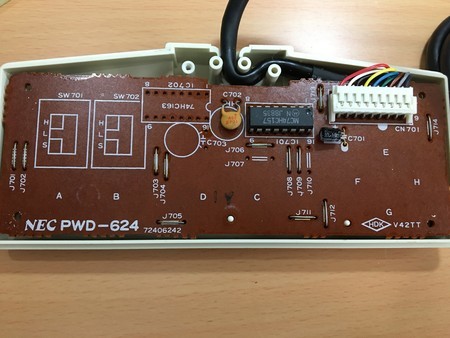

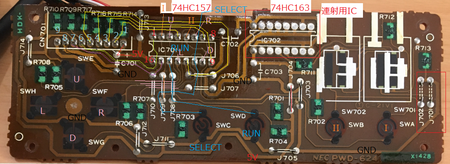

内部の様子です。メガドライブと同じ「74HC157」が入ってました。発売したのはメガドラより先ですが。
基板の左側に「74HC163」と書かれた空白部分があります。これは気になる。
見たところ、74HC163を付けると、ボタンの連射機能が追加されるようです。なんという親切設計。信号が衝突するので、J701/J702を外す必要があります。あと、速度設定用のスライドスイッチも必要ですね。

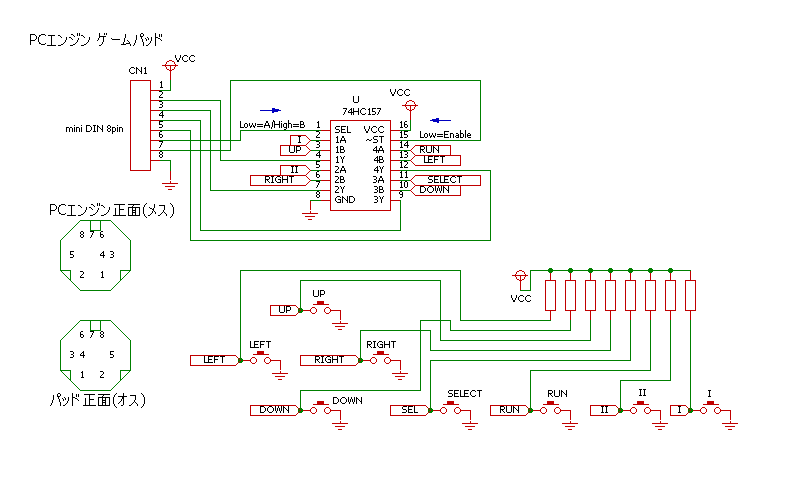

仕組みがわかったので、回路図に書き写してみました。
回路はXHE-3によく似てます。こちらの場合は「~ST」端子が、7番ピンにつながっています。
XHE-3の場合は「~ST」がLowに落ちっぱなしで、7番ピンがDsub9pinの8番ピン（COMMON）につながっている点が違います。

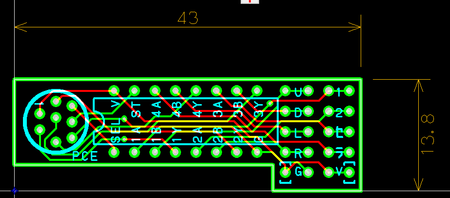

基板のCADデータを作ってみました。ボタンを付けず、入力用の端子を出すだけにします。基板の右側にはピンソケットと集合抵抗が付きます。
端子をGNDにつなぐとボタンがオンの状態になります。
「U」「D」「L」「R」が上/下/左/右ボタンです。１、２が Iボタンや IIボタン。
「セ」がSELECT、「ラ」がRUNボタンです。
「G」がGND、「V」がVCC(+5V)です。

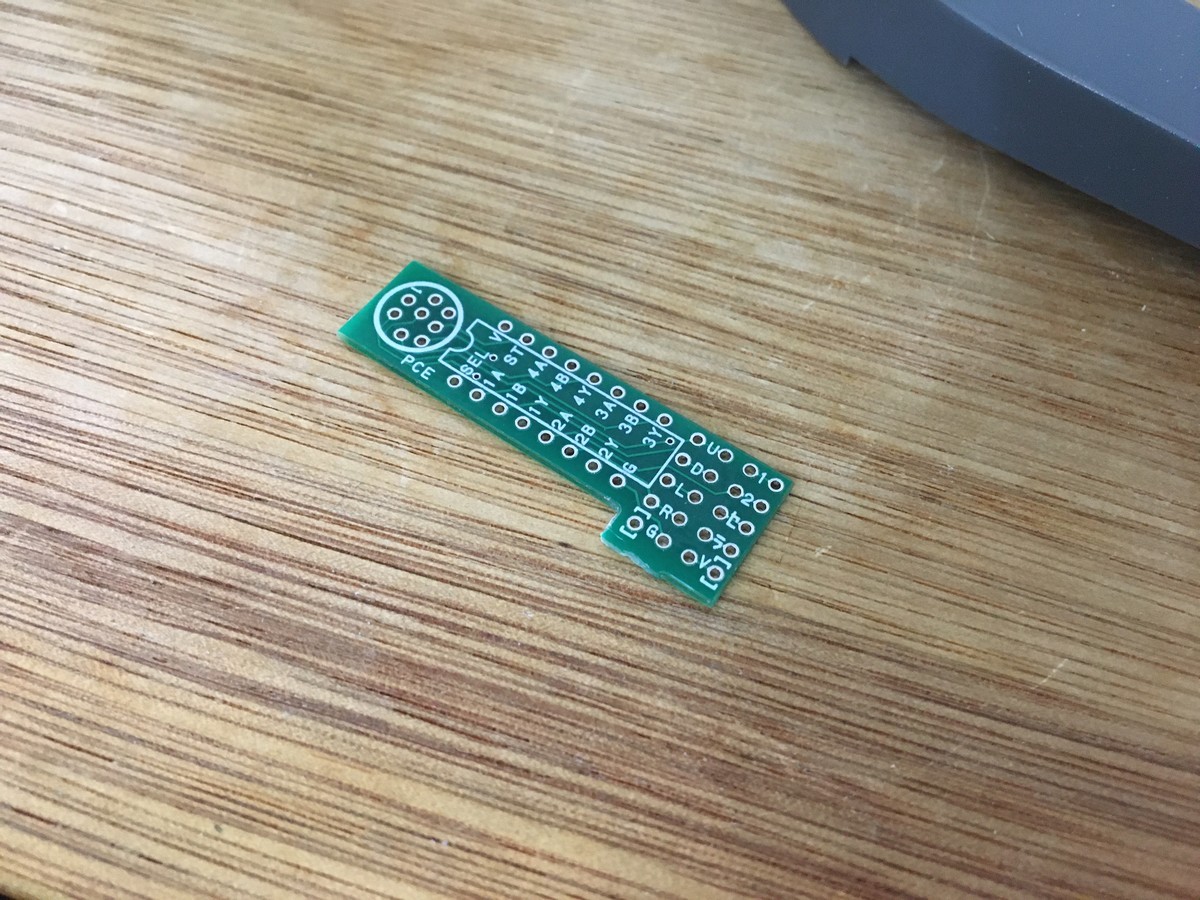

プリント基板ができました。

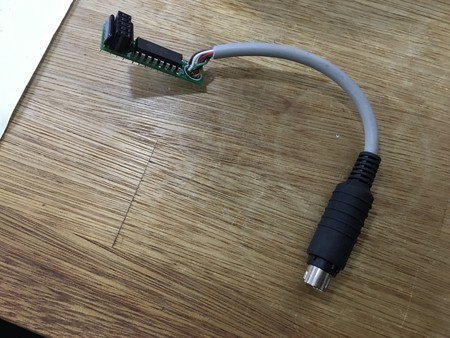

組み立てるとこんな感じ。
74HC157は千石電商の地下で売ってます。8pinのミニDINプラグも千石電商で売ってます。

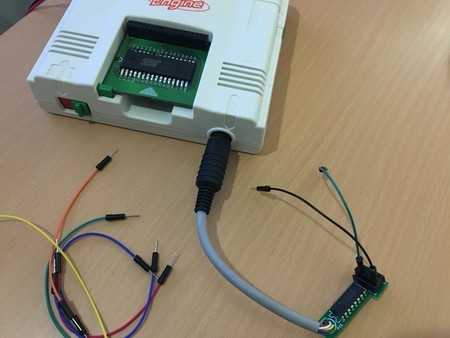

ここで問題発生。 ミニDINプラグが太すぎて根本まで入りません。PCエンジン側の穴が小さいです。
しかたないので、プラグの外側のチューブを完全にハメ込まない状態で差し込んでます。

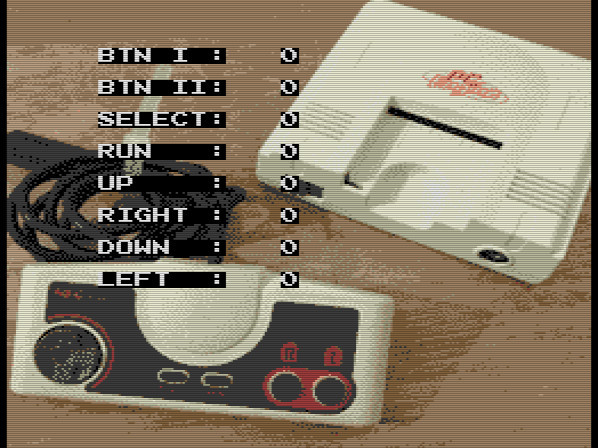

ボタンの動作チェックをしないといけないので、PCエンジン用のソフトを自作しました。
ボタンを押すと、それに対応するビットが0→1になります。GitHubで公開中。
https://github.com/nicotakuya/PCE_padtest
ビルドしたら、ROMイメージを自作のメモリカード（フラッシュメモリ）に書き込みます。

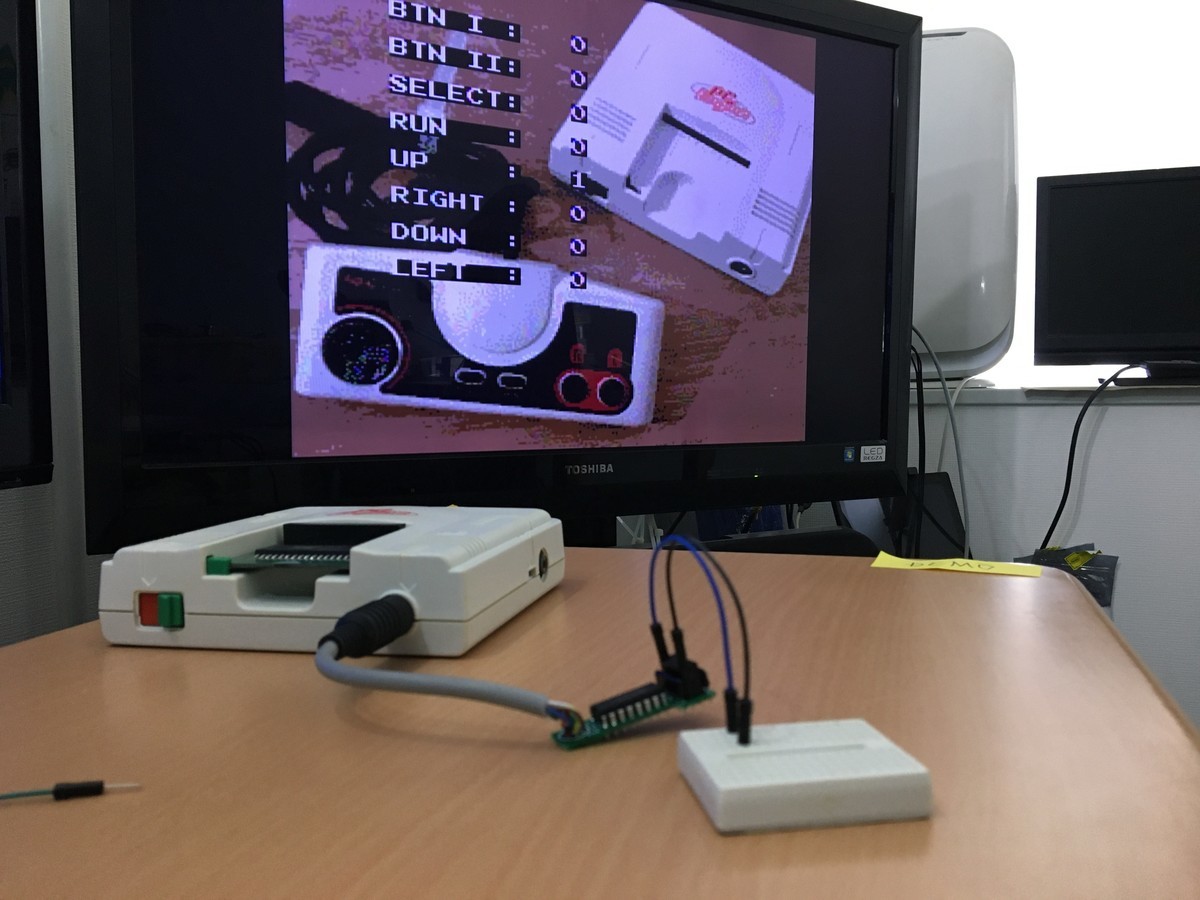

PCエンジンの実機で動作テストしている様子です。
この場合、上ボタンの端子をGNDにつないでいるので、「UP」の項目が「1」になってます。

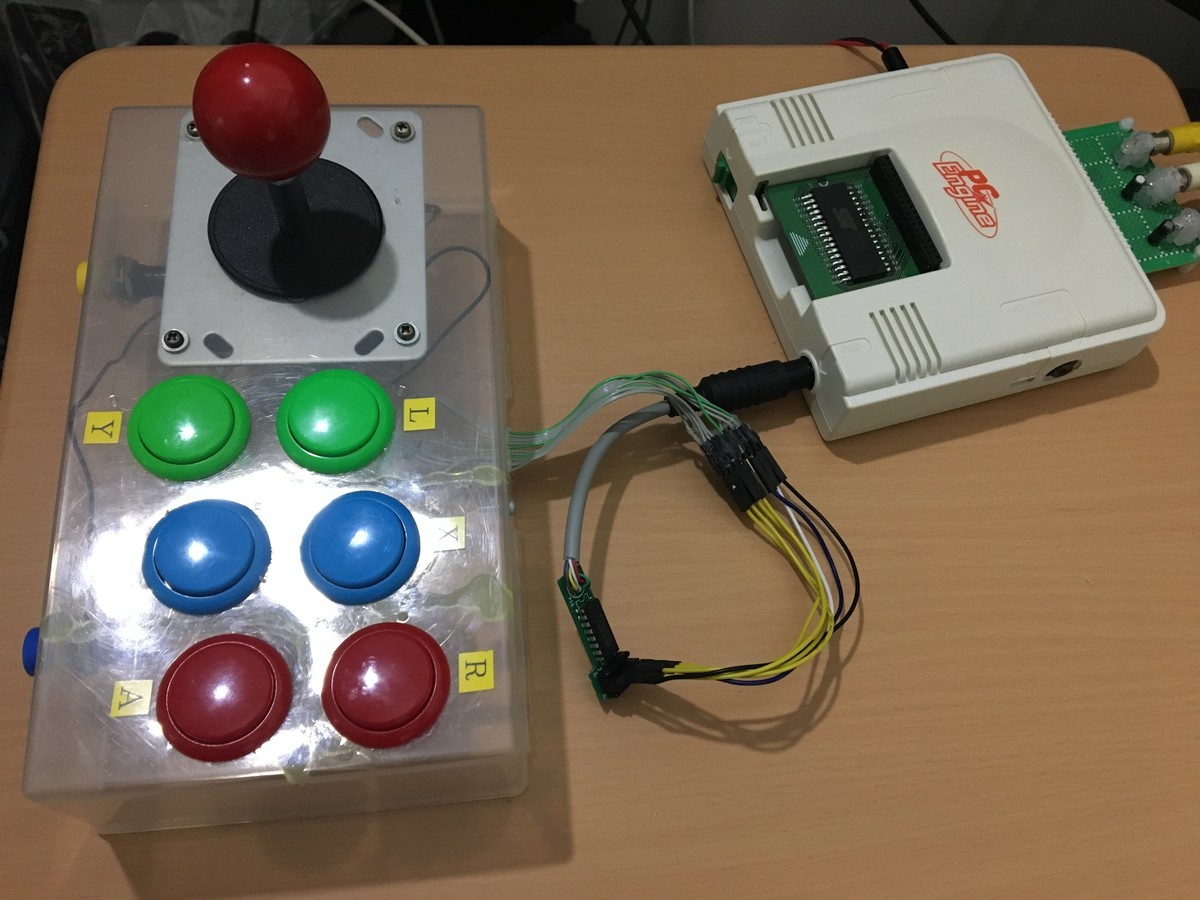

ゲーム用のボタンとレバーを付けるとこうなります。使いまわしなので、6ボタンになってますが、つながってるのは2ボタンだけです。
(2021/6/24追記)

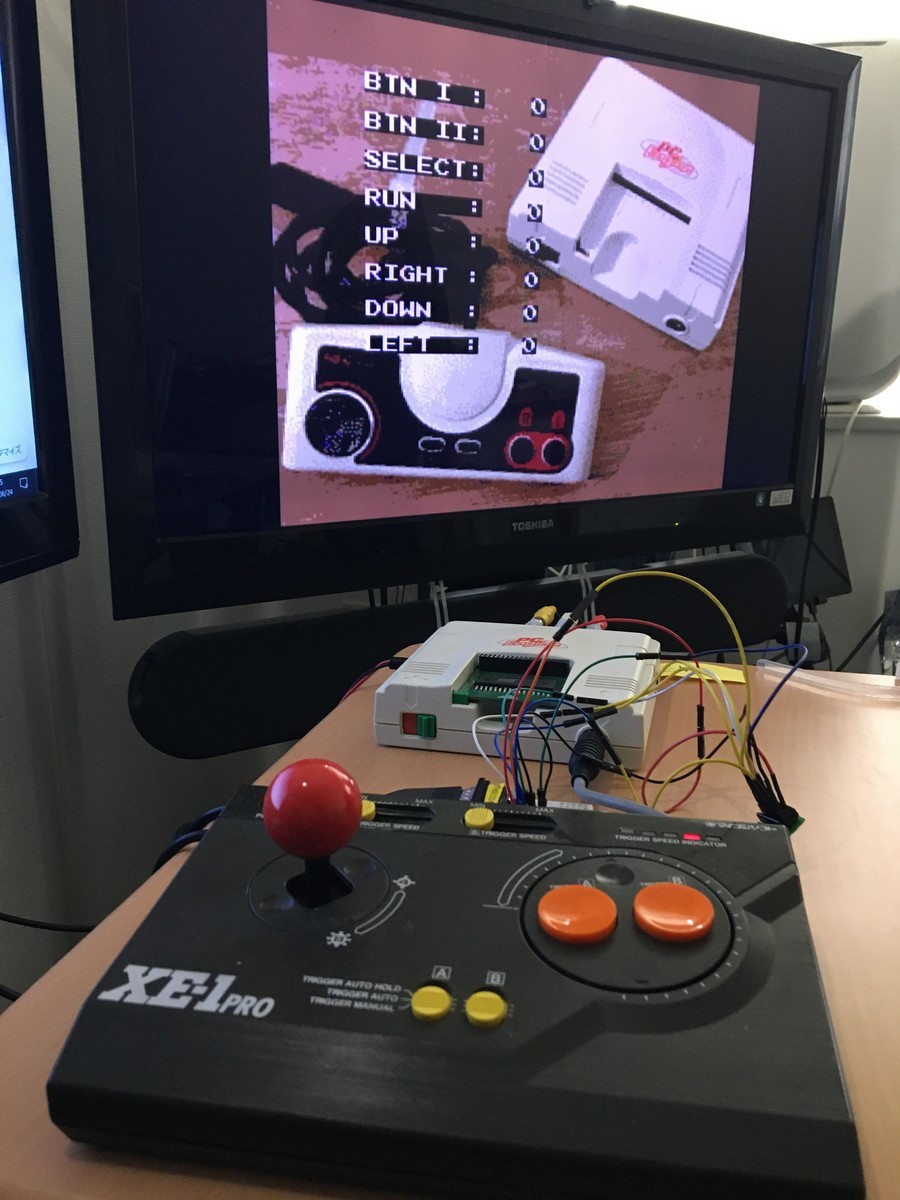

アタリ仕様ジョイスティック(XE-1 PRO)を接続した例です。
