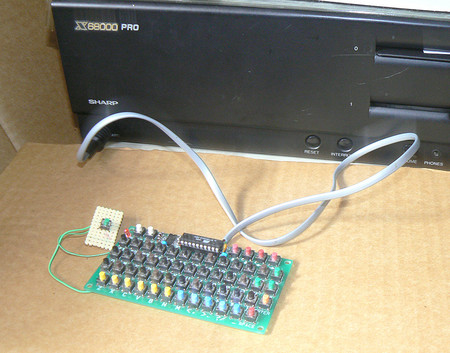

NicoKeyboardをX68000に挿して動くようにしました
(NicoKeyboardをX68000用キーボードに変身させます)。

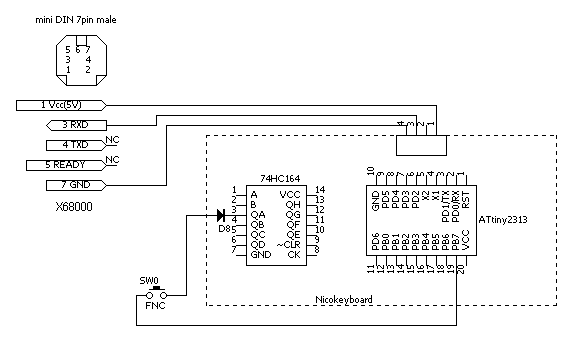

mini-DIN 7pinのコネクタ(オス)を入手して、配線してください。
本来はreadyとtxdも接続すべきなのですが、今回はつないでません。
キーボードからX68000に対してキーデータを一方的に送るだけです。

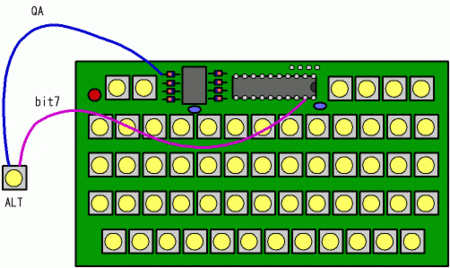

図のようにスイッチを配線して、Altキーを追加してください。
苦し紛れですが、次のような方法でキーを増やしています。
Alt + E でescキー
Alt + T でtabキー
Alt + B でbreakキー
Alt + 1 でF1キー
:
中略
:
Alt + 9 でF9キー
Alt + 0 でF10キー
ファームウェアです。マイコンにhexファイルを焼いてください。
http://nicotak.com/keyboard/making/x68k.zip
(フリーソフト。動作無保証です。)
このファームではPS/2 mode / SIO modeのチェックはしません。ジャンパの状態に関係なく、X68k用モードになります。
