スーパーファミコン用カートリッジ基板を自作する

スーパーファミコン用カートリッジ基板も作ってみました。バージョン2なのでV2と呼んでいます。

f:id:nicotakuya:20191119142126j:plain

スーパーファミコン用カートリッジ基板V2

前作はできるだけ秋月で買える部品を使っていたのですが、本作ではその縛りを止めました。



f:id:nicotakuya:20191116063118j:plain

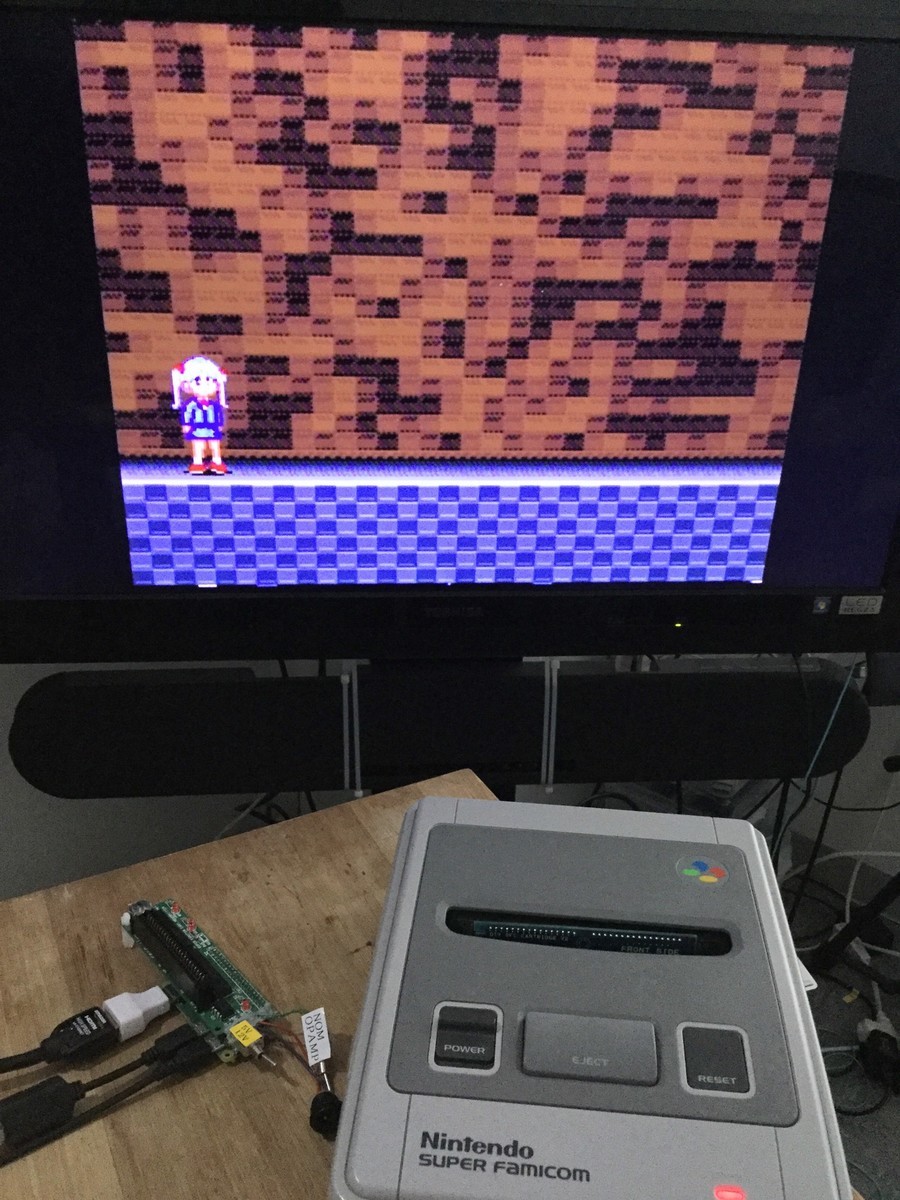

スーパーファミコンで実行

こちらで回路図とCADデータを公開しています。

 https://sites.google.com/site/yugenkaisyanico/diy-sfc-cartridge2
